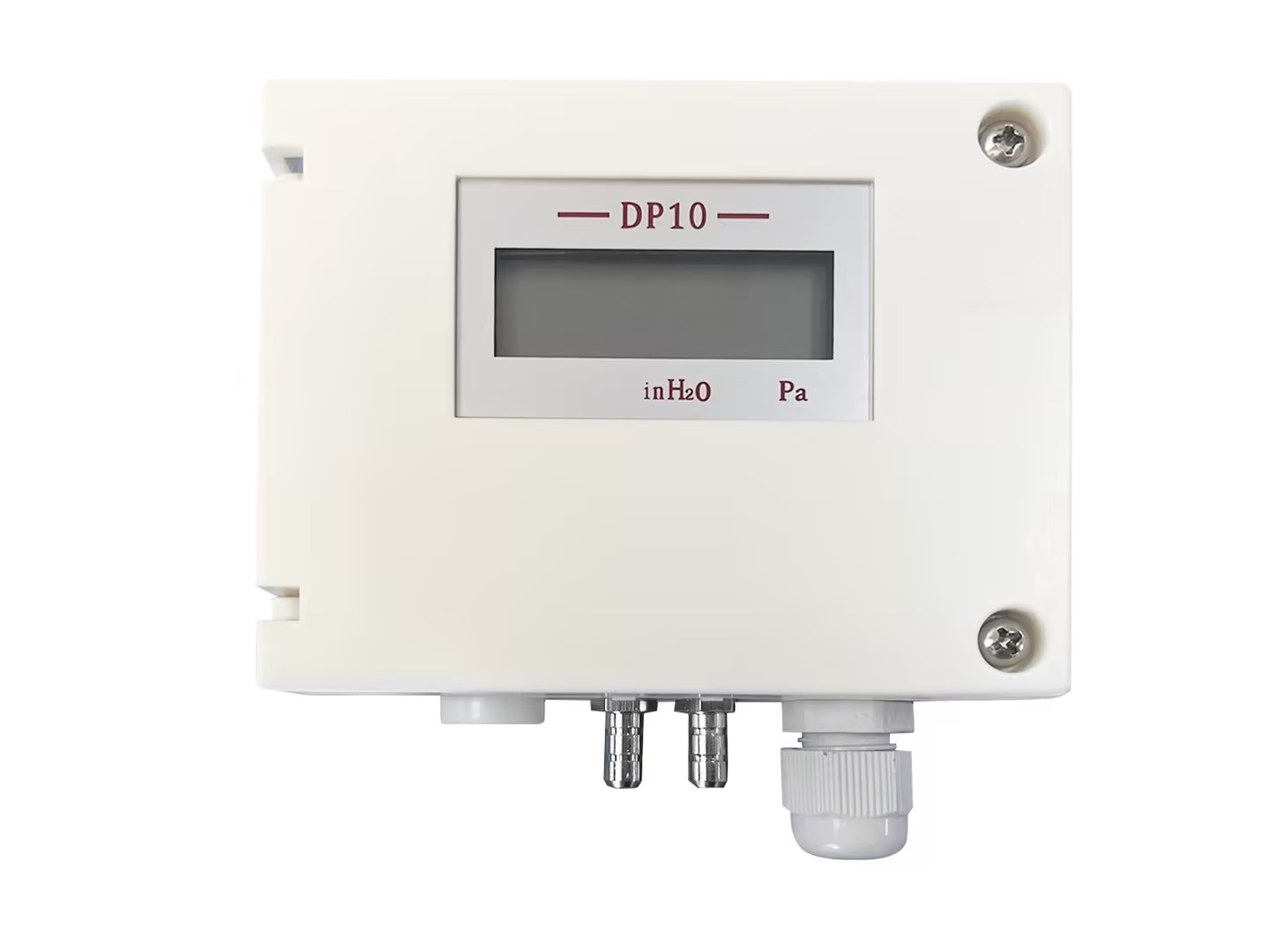

DP10系列微差壓變送器

DP10系列微壓差變送器可測量正壓、負壓和壓差，并將壓差轉化成比例的電信號輸出，*小量程可低至100Pa，*大量程可高達10kPa。DP10采用壓阻式傳感器技術，該傳感器采用激光雕刻技術，傳感器敏感元件和打印集成電路確保了產品良好的溫度性能和長期穩定性。

1臺DP10微壓差變送器具有多個量程，用戶在現場可根據自己的需求選擇對應的量程，只需簡單的撥一下對應的DIP撥碼開關即可，不需要其他操作。

DP10系列微壓差變送器根據型號可提供電壓或者電流輸出，例如0-10V，4-20mA。DP10系列標準精度為±1.0％FS，可選0.5％FS高精度，更高精度請咨詢廠家。DP10系列微壓差變送器擁有高的性價比，廣泛應用于暖通空調，潔凈工程，環境污染控制，過濾器監測，醫療儀器及設備，烘箱增壓及爐膛負壓控制，負壓救護車，天然氣、煤氣管網監測，井下通風和電廠風壓監測等領域。

應用

暖通空調         環境污染控制

潔凈工程       電廠風壓監測

紡織機械         爐膛負壓控制

特點

l  1個DP10擁有16個公制和16個英制量程選

l  ZERO按鍵自動清零

l  電路反極性保護

l  公制單位Pascal/英制單位inH2O選擇

l  零點、中點、滿量程校準功能

l  現場操作按鍵可隨時恢復出廠校準數據

l  傳感器自動溫度補償

性能參數

壓力介質：空氣或其它中性氣體

測量范圍：見選型表

測量單位：Pa,inH2O

精    度：±1.0％FS

響應時間：默認30ms或3秒（撥碼選擇）

分 辨 率：1000Pa以下量程為0.1Pa,

1000Pa以上量程為1Pa

過壓保護：20kPa（DP101）;100kPa（DP102）
爆破壓力：30kPa（DP101）;150kPa（DP102）

供    電：12-32Vdc（2線制）；

24Vdc/AC±10%（3/4線制）

輸出信號：4-20mA;0-10V（根據型號）

*大負載：500Ω（4-20mA）  *小負載：1KΩ（0-10V）

電    路：誤接線保護

結構材料：ABS

防護等級：IP65

工作溫度：-10～＋50℃

儲藏溫度：-20～＋70℃

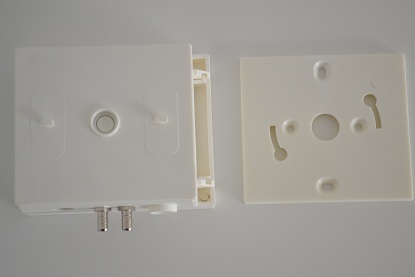

安裝位置：正常為垂直安裝（因工廠標定時將傳感器垂直放置），其它位置安裝時應按ZERO鍵（按住2秒以上松開按鍵）自動清零。

壓力連接：Ф5.2寶塔壓力接口

電纜線出口直徑：10mm

尺    寸：110×112×45mm

重    量：約170克

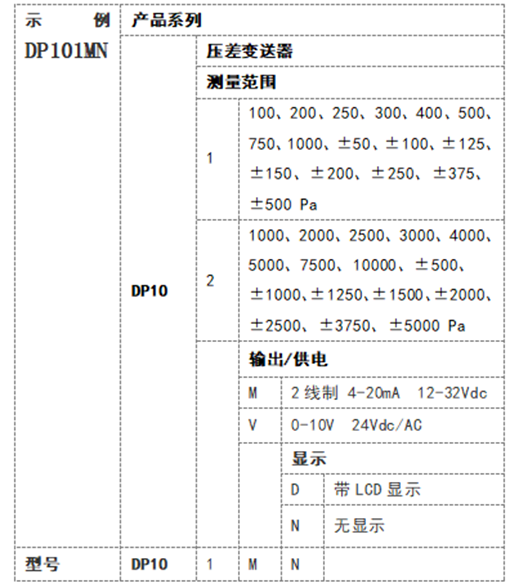

選型表
