LPPYRA-Lite光伏輻射傳感器

LPPYRA-Lite 是一款符合 ISO 9060:2018 標準的光譜平坦型C級日射強度計，且滿足WMO世界氣象組織建議要求的經濟型日射強度計，尤其適合光伏面板直接安裝

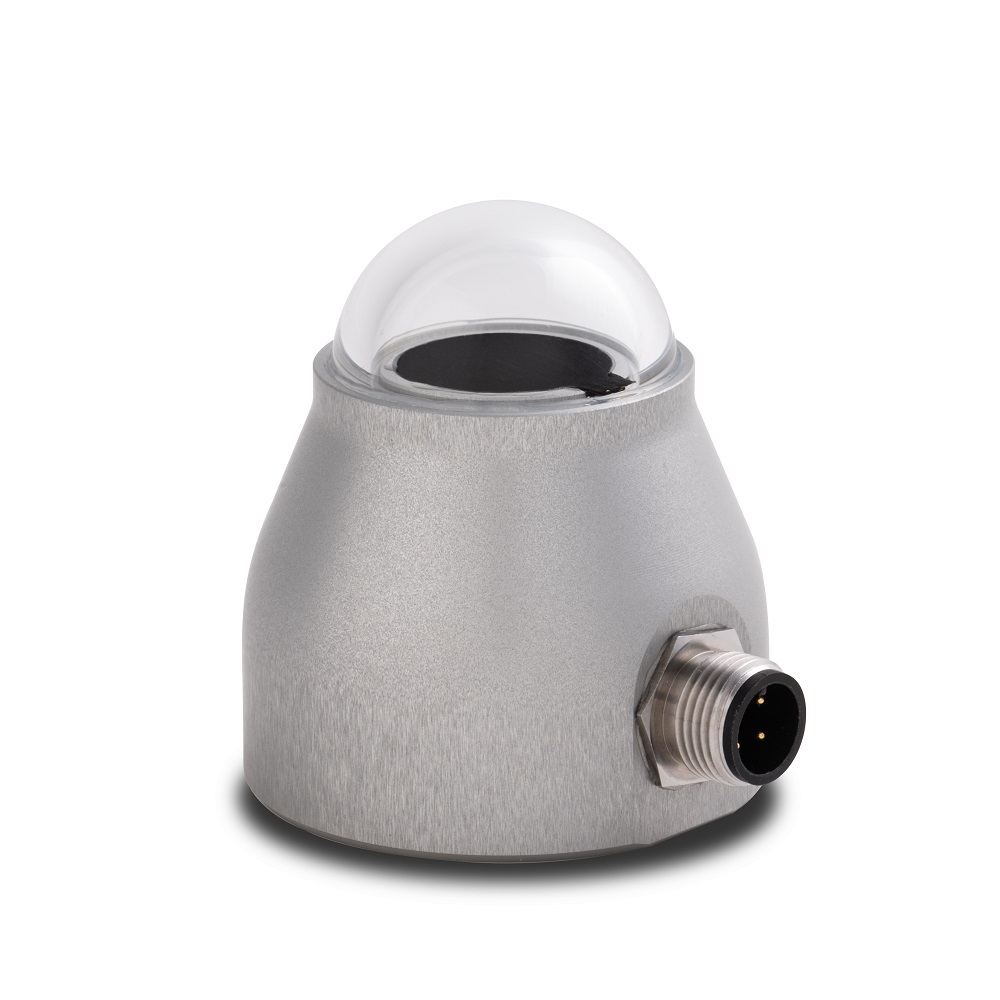

產品圖片1

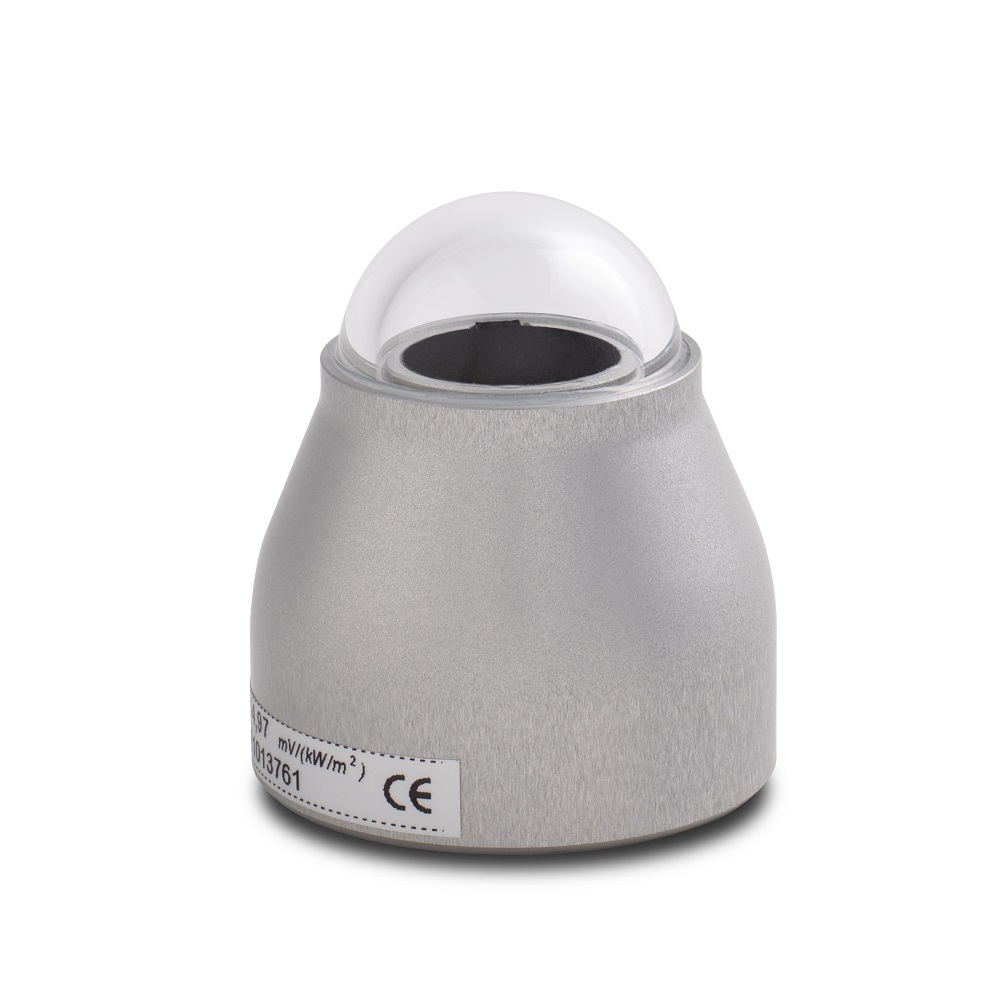

產品圖片2

小巧、輕便、緊湊。該總輻射表為小型光伏監測和光伏系統的效率監測而設計，LPPYRA-Lite 使用熱電堆傳感器，可以準確、可靠的測量。


它有 4個型號可選：

LPPYRA-Lite：無源，mv輸出

LPPYRA-LiteAC：有源，帶兩線（電流回路）4…20 mA 輸出。

LPPYRA-LiteS ：RS485 ，MODBUS RTU通訊協議

LPPYRA-LiteS12  ：SDI-12通訊協議

易于設置和安裝：

可直接傾斜安裝?？蛇x的安裝底座用于簡化安裝。

在水平定位的情況下，也可以選擇集成調平裝置的固定底座。


技術參數：


傳感器 熱電堆

典型靈敏性 5…15 μV/Wm-2或7μV/Wm-2

測量范圍 0…2000 W/m2

視角 2π sr

光譜范圍（50%） 300…2800 nm

輸出 LPPYRA-Lite: μV/Wm-2(阻抗33…45 Ω)

LPPYRA-Lite AC: 兩線4…20mA (RL≤ 500 Ω)

LPPYRA-LiteS ：RS485 ，MODBUS RTU通訊協議

LPPYRA-LiteS12  ：SDI-12通訊

供電 LPPYRA-Lite:無源

LPPYRA-Lite AC:10…30 Vdc

LPPYRA-LiteS ：5-30VDC

LPPYRA-LiteS12  ：7-30VDC

功耗 LPPYRA-Lite:無源

LPPYRA-Lite AC:等于輸出信號(4…20 mA)

LPYRA-LiteS: 8mA

LPPYRA-LiteS12: <200 μA @正常運行時

< 5 mA @測量時

連接 4針M12接頭

重量 約146克

工作環境 -40…80℃/0…100%RH

防護等級 IP67

MTBF > 10年


ISO 9060:2018標準：

ISO9060:2018標準對應的級別

C級

響應時間

< 25 s

a)200 W/m2熱輻射的響應

< |±20| W/m2

b) 環境溫度5 K/h變化的響應

< |±6|W/m2

c)總零偏移，包括影響a）、b）和其他來源

< |±30| W/m2

長期穩定性（1年）

< |±2|%

非線性

< |±2|%

余弦響應

< |±25|W/m2

光譜誤差

< |±2|%

溫度響應(-10…+40℃)

< 3 %

傾斜響應

< |±3|%
